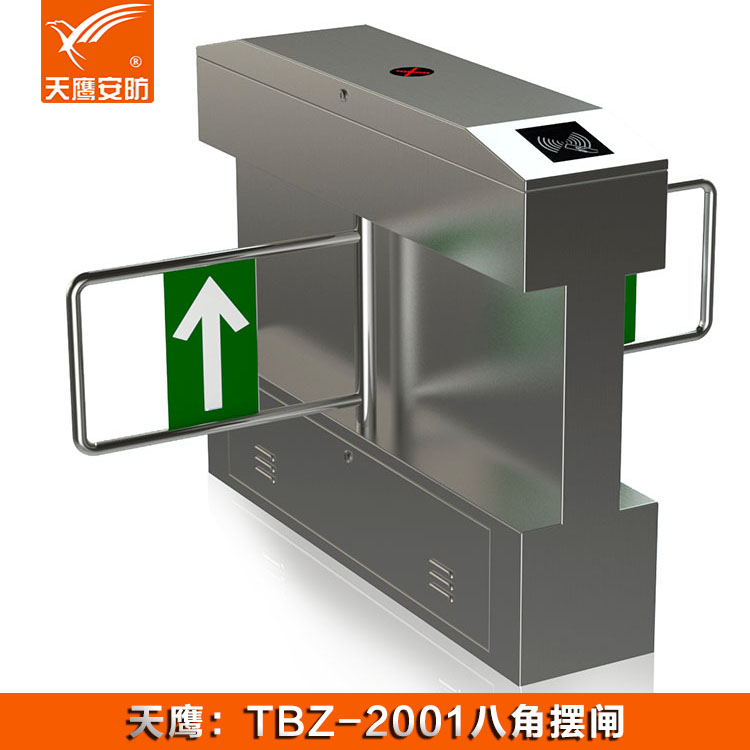

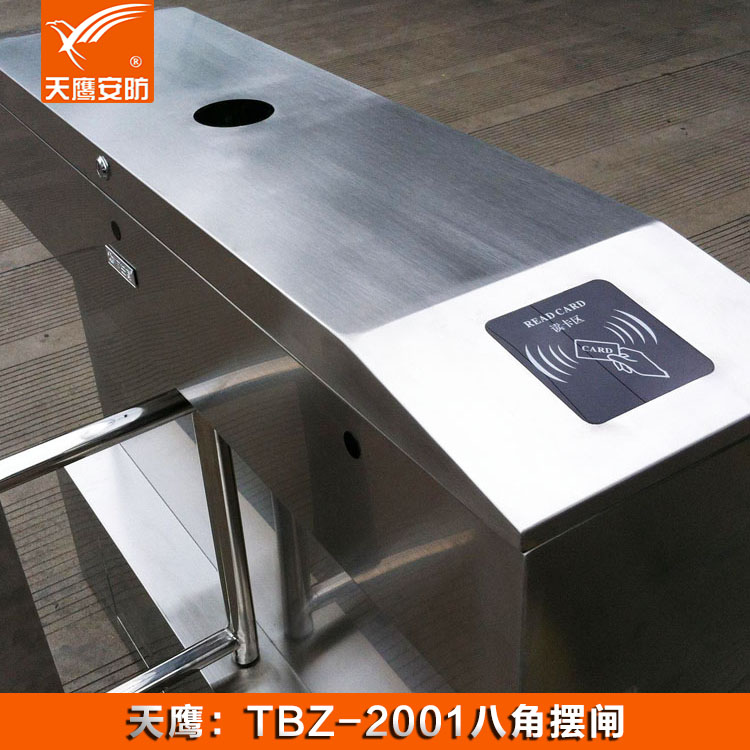

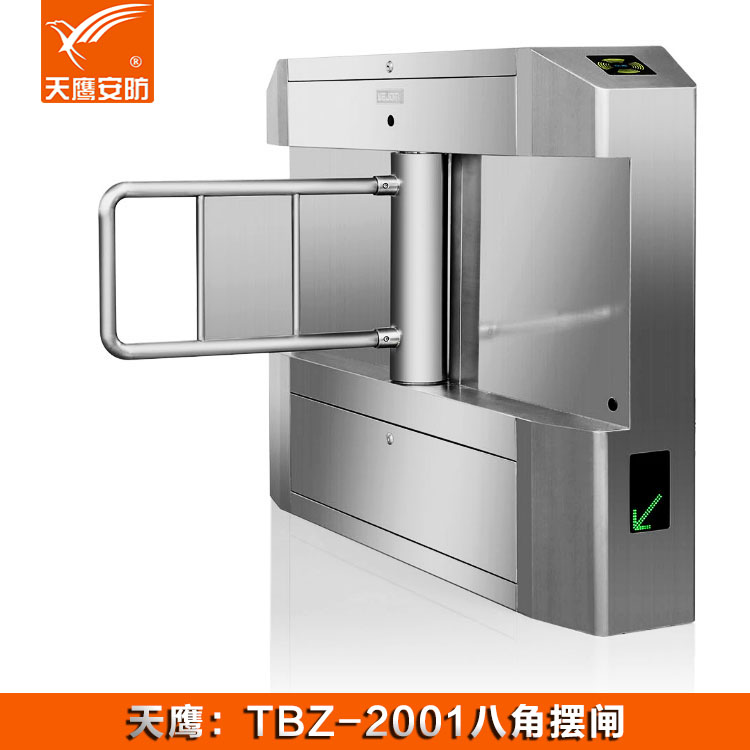

TBZ-2001八角擺閘

一、TBZ-2001八角擺閘功能特點：

1、采用SUS304不銹鋼板沖壓成型，激光開孔/新穎美觀，在地鐵、小區、辦公樓等地方應用廣泛。

2、通過主控板上的內置小按盤，可編程設備的運行狀態；；具有故障自檢和報警提示功能，方便用戶維護及使用；

3、機械結構防夾、防碰傷功能，在擺臂復位的過程中遇阻時，在規定的時間內電機自動停止工作，默認延時后再次復位（直到復位為止），且力度很小(≤2Kg)；

4、防沖功能，在沒有接收到開閘信號時，擺臂自動鎖死；

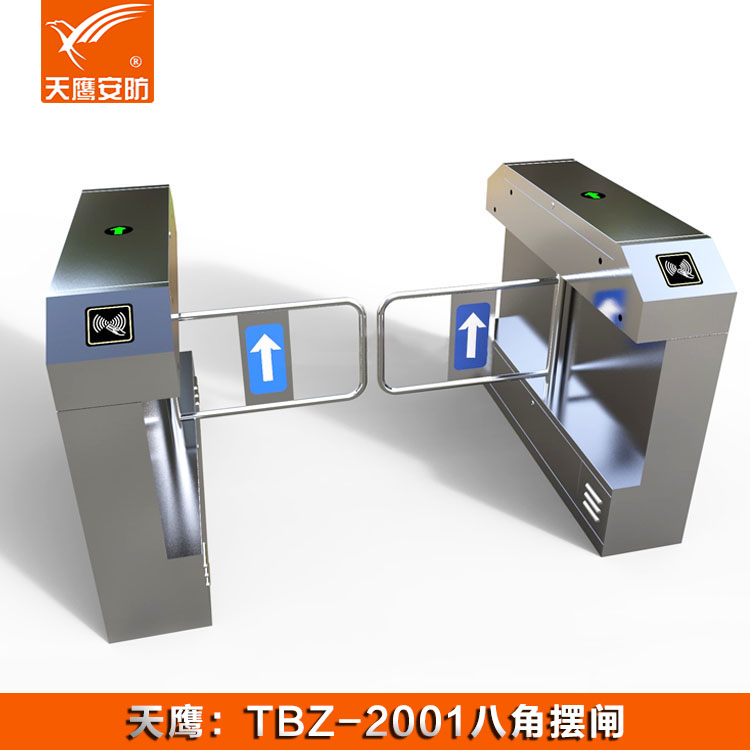

5、擺臂同步可調（針對雙擺情況）；

6、具有自動復位功能，開閘后，在規定的時間內未通行時，系統將自動取消用戶的此次通行的權限；

7、可調節常開或常閉，以滿足不同場地的要求；

8、可與多種讀卡設備相掛接，接收繼電器開關信號工作；

9、單向、雙向擺功能，可單向或雙向控制人員進出；

10、可直接通過管理計算機實現遠程控制與管理；

11、延時自動復位，標準為開啟后5秒自動復位；

12、斷電擺臂自動擺開、上電自動閉合，符合消防要求。

13、聲（光）報警功能，含非法闖入報警、(反向闖入關閘)；等；

14、計數功能（可選配）；

15、 防夾功能(橋式4對紅外可選配)；

16、 精準的邏輯判斷、紅外復位功能(4或6對紅外)；

17 、語音輸出，人性化提示正確通行（可選配）。

二、TBZ-2001八角擺閘產品參數：

1、機箱材料：國產標準(304號)不銹鋼

2、機箱尺寸：1200長*280寬*1000高

3、單擺臂長：≤350mm（標準600(mm) ,可定作，長不超過900mm）

4、重量：毛重65Kg

5、擺臂傳動角度：180度

6、擺動方向：單向或雙向

7、工作電壓：AC220 ±10% V/50 ±10% HZ

8、驅動電機：直流有刷電機（24V）

9、輸入接口：干接點信號或12V電平信號或脈寬≥100ms的12V脈沖信號，驅動電流≥10mA

10、通信接口：TCP/IP通訊

11、通行速度：40人/分鐘（常開），25-30人/分鐘（常閉）

12、閘門開、關時間：1-2秒

13、上電后進入通行狀態所需時間： 3秒

14、出現故障后的自動復位時間：10秒

15、工作環境：室內、室外（陰棚）

16溫度：-15℃—— 60℃ 相對濕度：≤90%，不凝露

三、TBZ-2001八角擺閘基本配置：

1、機箱 1個

2、擺臂 1個

3、控制板 1套

4、方向指示板 1個

5、變壓器 1個

6、電機 1個

7、邏輯判斷板 1塊

8、紅外 3-8對（選配）

9、語音模塊 1套（選配）

10、記數板 1塊（選配）

11、機芯及傳動部分1套

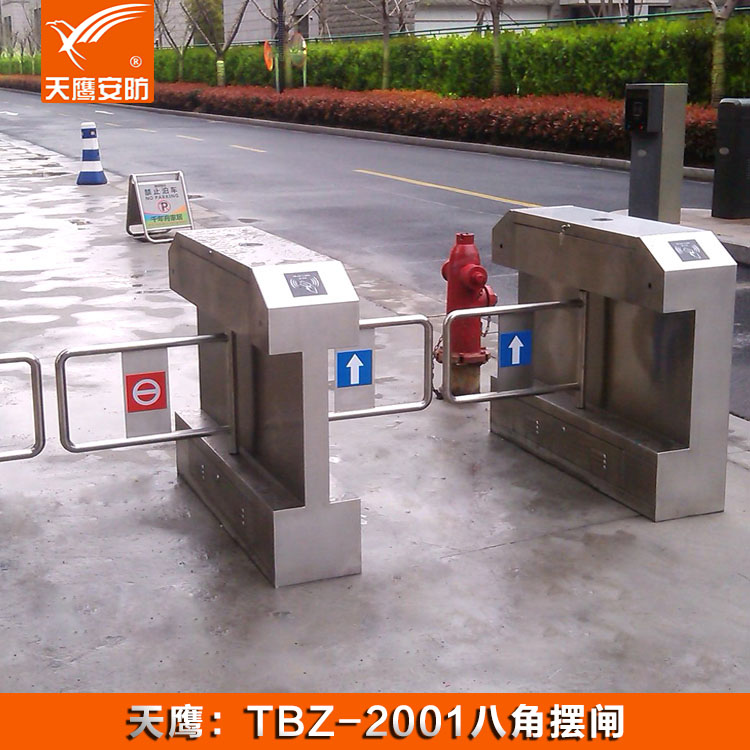

四、TBZ-2001八角擺閘運用范圍：

智能通道閘的應用領域適合于人流量大的公園、車站、展館、體育館等場合，具有計數、考勤、限流等功能，并可配合票務系統、電子門票系統、景區門票系統、游樂場票務系統、體育館票務系統、影劇院票務系統，實現售票、驗票、檢票、回收票等治理功能;

典型應用：

1、辦公場所：商務大廈、政府機關等。

2、科教單位：院校、研究所、藏書樓等。

3、貿易服務場所：超市、商場、賓館、會所、銀行等。

4、休閑場所：公園、景區、游泳館等驗票通道管理、消費管理。

5、運輸站點：車站、碼頭、汽車站、高速鐵站、鐵路站、機場等。
